5 axes MultiBlade

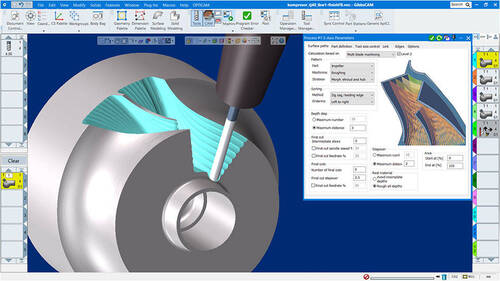

En complément de GibbsCAM 5-Axis Milling, l'option GibbsCAM 5-Axis MultiBlade est optimisée pour les centres d’usinage de programmation et les machines multi-tâches pour la fabrication de pièces de turbomachines. Elle simplifie l'usinage de pièces contenant des pales, y compris les disques monoblocs et les rotors. Sélectionnez facilement la géométrie sans avoir à préparer le modèle avec son interface spécialisée et condensée. Choisissez entre deux niveaux de fonctionnalités pour votre type de travail ou votre niveau de spécialisation.

Niveau 1

Le niveau 1 comprend les pièces présentant des stratégies de séparateur simple et de trajectoire d'outils qui incluent l'ébauchage entre les pales avec un support de séparateur simple, la finition du moyeu, la finition de la pale et du séparateur, et le contrôle automatique des interférences sur toutes les trajectoires d'outils. Il comprend des options d'extension du bord d'attaque et du bord de fuite et d'ajustement de bourrelet périphérique, des commandes d'inclinaison, diverses commandes intelligentes pour la rotation des segments de trajectoire d'outils autour de la pièce, la détection automatique des axes, ainsi que des liens et des dégagements automatiques et définissables par l'utilisateur.

Niveau 2

Le niveau 2 ajoute la prise en charge de plusieurs séparateurs et sous-séparateurs, l'usinage des congés de pale, le lissage de l'axe d'outil, le lissage des séparateurs, le contrôle supplémentaire des bords d'attaque, d'inclinaison et de fuite, le tri des segments de trajectoire d'outil et la possibilité de définir le brut pour la reprise de fraisage. Que la trajectoire d'outil soit générée pour des machines multitâches ou des centres d'usinage, les deux niveaux 5-Axis MultiBlade utilisent les mêmes post-processeurs que GibbsCAM à 5 axes et les mêmes modèles de simulation dans GibbsCAM Machine Simulation.
