Polaire et cylindrique

L'option de fraisage polaire et cylindrique pilote un axe de rotation et deux axes linéaires pour obtenir une trajectoire d’outils à 3 axes. Elle étend les fonctions standard du fraisage à 3 axes pour un usage sur les machines à axe rotatif afin de réaliser un fraisage rotatif cylindrique et polaire et de géométrie enroulée, ainsi que des reproductions rotatives. La rotation des fraiseuses se fait généralement autour de l’axe A ou B, tandis que sur les machines de tournage-fraisage, le déplacement sur l’axe C remplace le déplacement sur l’axe Y. Vous pouvez également appliquer ce déplacement sur l’axe C sur la surface de la pièce de tournage-fraisage. L’entrée peut être une géométrie filaire plate ou enroulée.

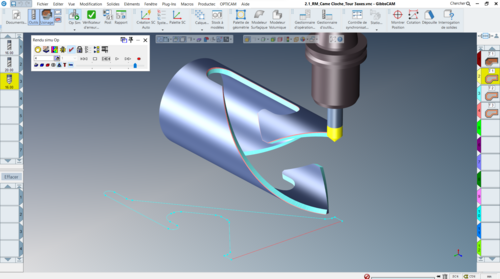

La géométrie enroulée est une géométrie 2D plate, affichée et usinée de manière à s’enrouler autour d’un cylindre. Vous pouvez créer une géométrie en mode plat ou enroulé et basculer entre les représentations plates et enroulées. Avec cette option, vous pouvez appliquer tous les processus de fraisage en 2D, y compris le contour, la création de poche et le perçage dans un cylindre. Comme l'outil est maintenu sur l'axe de rotation, vous ne pouvez pas contrôler les angles de la paroi ou l'engagement de l'outil.

L’option ajoute également une fonction de reproduction rotative aux processus de fraisage. La sortie des rotations longues et multiples est définie sur une seule ligne de G-code. La sortie du post-traitement peut prendre en charge les fonctions d’interpolation cylindrique et polaire d'une commande. Cette option est idéale pour les pièces caractérisées par une géométrie plate, pour la création de caractéristiques de pièces circulaires par la forme de l’outil (comme les rainures ou poches simples sans avoir recours au contrôle des parois), et pour les machines sans axe Y.
