Import Solid

GibbsCAM Solids Import donne accès aux fonctions de base pour l’usinage des modèles volumiques. Ce module permet de charger, visualiser et manipuler des modèles dits volumiques ou solides. Il permet de sélectionner des arêtes et de les extraire ensuite pour l’usinage. Avec cette option, vous pouvez importer un modèle volumique, l’examiner dans sa totalié, extraire les géométries à partir des arêtes sélectionnées, puis les usiner. Cette option est idéale pour les utilisateurs disposant de l'usinage sur géométrie filaire et souhaitant monter en gamme vers la gestion de base des solides.

Prise en charge de base des solides

Les modèles solides sont de plus en plus utilisés comme données sources dans le secteur industriel. Les modèles solides apportent une géométrie plus précise que les autres formats, ce qui réduit le nombre d'erreurs. Les options de solides de GibbsCAM reposent sur l'option Solids Import. Si vous êtes prêt à passer aux solides, la fonction Solids Import apporte des capacités de base pour l'usinage de modèles solides dans un environnement facile à utiliser afin que vous puissiez facilement aborder les solides.

Prise en charge de Native Parasolid

Les modèles solides sont disponibles dans une grande variété de formats, des normes industrielles comme STEP aux formats spécifiques des systèmes de CAO, en passant par les formats de modeleur à noyau. GibbsCAM Solids Import supporte les fichiers Parasolid, un format de noyau de modélisation largement utilisé par de nombreux systèmes de CAO populaires comme Siemens Solid Edge® et SOLIDWORKS®. Le partage d'un noyau de modélisation commun garantit que vous pouvez lire les modèles CAO au format Parasolid directement dans GibbsCAM, puis les visualiser et les manipuler. Construisez votre technologie basée sur les solides sur une base solide.

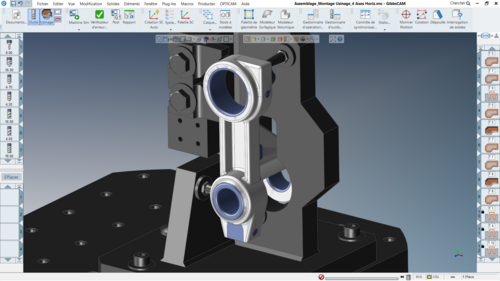

Visualisation de modèles solides

Les modèles solides fournissent une représentation plus complète que les modèles filaires ou surfaciques, ce qui leur permet d'obtenir un rendu plus précis. Vous pouvez choisir parmi une variété de modes d'affichage des solides. Vous pouvez orienter votre vue de manière dynamique tout en offrant un accès rapide aux vues standard grâce à la boule de commande virtuelle innovante de GibbsCAM. Obtenez une vue solide de ce que vous usinez.

Extraction d'une géométrie à partir de solides

Les modèles solides contiennent à la fois la géométrie filaire et la géométrie de surface, ce qui permet de disposer de la plus grande quantité de données géométriques. Et les modèles solides garantissent une géométrie précise des bords entre les surfaces. Avec GibbsCAM Solids Import, vous pouvez extraire la géométrie filaire d'un modèle solide, qui correspond aux bords d'une pièce, et l'usiner directement. Ou, si nécessaire, vous pouvez modifier la géométrie extraite avant de l'usiner. Profitez de la précision des modèles solides.

Tranchage de modèles solides

Parfois, l'endroit où vous voulez usiner n'est pas nécessairement défini par une arête existante. Avec GibbsCAM Solids Import, vous pouvez générer une géométrie filaire en découpant le solide avec un plan. Vous pouvez ensuite usiner ou manipuler davantage la géométrie obtenue. Obtenez des capacités solides basées sur la technologie des solides.

Bases des options reposant sur les solides

Les solides introduisent une toute nouvelle gamme de capacités allant de l'échange de données à la visualisation, en passant par l'usinage et la vérification. Avec GibbsCAM Solids Import, vous pouvez choisir d'ajouter des capacités supplémentaires de manière transparente, ce qui élargit encore votre technologie basée sur les solides. Lisez les données CAO dans d'autres formats de solides comme les fichiers ACIS, CATIA V4 ou V5, Pro/ENGINEER, et STEP AP203 ou AP214. Evoluez à votre propre rythme tout en protégeant votre investissement.
